Когда человек смотрит на пластиковое окно, обычно он замечает только стекло и белую раму. Однако современное окно — это высокотехнологичная конструкция, состоящая из десятков деталей, каждая из которых выполняет определенную функцию. От их качества зависит комфорт в помещении, уровень шумоизоляции, защита от холода и долговечность всей системы.
Современные оконные технологии развиваются уже несколько десятилетий. За это время конструкция окон ПВХ превратилась в сложную инженерную систему, сочетающую прочность металла, теплоизоляцию полимеров и функциональность механических элементов. Даже стекло, которое кажется простым и прозрачным, представляет собой многослойный продукт с дополнительными покрытиями, повышающими энергоэффективность.
Понимание устройства пластикового окна помогает сделать осознанный выбор при заказе остекления. Зная особенности конструкции, легче определить, какие характеристики действительно важны для квартиры, дома или коммерческого помещения.
В этой статье подробно разберем, из каких элементов состоит пластиковое окно, какие функции выполняет каждый компонент и какие технологии влияют на комфорт и надежность оконных конструкций.
Содержание
- Из чего состоит пластиковое окно — схема в разрезе
- Продукция и услуги компании «КПИ окна»
- 1. Профиль
- Форма профиля
- Толщина профиля
- Камеры профиля
- Армирование
- Цвет профиля
- Производители профиля
- 2. Стеклопакет
- Количество камер
- Виды стекол
- Заполнение стеклопакета
- 3. Фурнитура
- 4. Монтажные элементы
- 5. Аксессуары
- Заключение

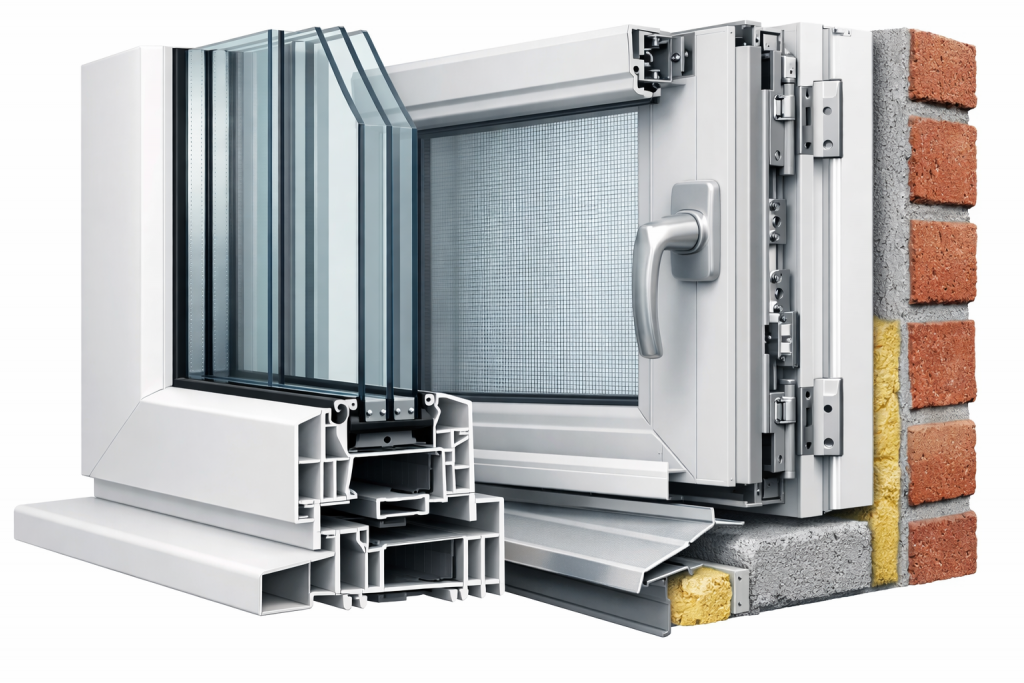

Из чего состоит пластиковое окно — схема в разрезе
Конструкцию окна ПВХ можно сравнить с конструктором, где каждая деталь выполняет определенную задачу. Все элементы соединяются между собой в единую систему и обеспечивают герметичность, прочность и функциональность.
Основные модули оконной конструкции формируют основу любого пластикового окна. К ним относятся следующие элементы:
- Каркас. Основой всей системы служит рама из ПВХ профиля, внутри которой размещается металлическое армирование. Каркас принимает на себя основные нагрузки конструкции.
- Створка. Это подвижная часть окна, предназначенная для открывания. Она производится из того же профиля, что и рама, и оснащается механизмами открывания.
- Импост. Вертикальный или горизонтальный профиль, разделяющий оконную конструкцию на отдельные секции. Он повышает жесткость системы и позволяет устанавливать несколько створок.
- Штапик. Узкая пластиковая планка с уплотнением, которая фиксирует стеклопакет внутри профиля. При необходимости элемент можно снять для замены стеклопакета.
- Стеклопакет. Герметичный блок из нескольких стекол, соединенных дистанционной рамкой. Пространство между стеклами заполнено воздухом или газом.
- Фурнитура. Система механизмов, обеспечивающих открывание, закрывание и фиксацию створки. В нее входят петли, ручки, запорные элементы и другие детали.
- Подоконник. Горизонтальная панель внутри помещения, закрывающая монтажный шов и формирующая завершенный вид оконного проема.
- Отлив. Металлический элемент снаружи здания, который защищает нижнюю часть окна от влаги и направляет воду от стены.
- Аксессуары. Дополнительные элементы, повышающие удобство эксплуатации: москитные сетки, системы вентиляции, детские замки и солнцезащитные конструкции.
Каждый из перечисленных компонентов влияет на характеристики окна. Именно сочетание этих элементов определяет уровень теплоизоляции, долговечность и удобство эксплуатации.
Продукция и услуги компании «КПИ окна»
Компания «КПИ окна» более 20 лет занимается производством и установкой светопрозрачных конструкций. Предприятие располагает собственной производственной базой и выпускает широкий ассортимент оконных систем для квартир, частных домов и коммерческих объектов. Контроль на всех этапах производства позволяет обеспечивать стабильное качество готовых изделий.
Основное направление деятельности — изготовление пластиковых окон из современных профильных систем. Такие конструкции отличаются высокой герметичностью, долговечностью и хорошими теплоизоляционными характеристиками. Они подходят для остекления квартир, коттеджей и офисных помещений.
Помимо ПВХ окон компания предлагает алюминиевые конструкции. Они используются для остекления балконов, террас, веранд и коммерческих зданий. Алюминиевые системы отличаются высокой прочностью и позволяют создавать крупные светопрозрачные поверхности.
Отдельным направлением работы считается панорамное и раздвижное остекление. Такие решения позволяют увеличить количество естественного света в помещении и эффективно использовать пространство.
Компания выполняет полный комплекс работ, связанный с установкой оконных систем. Клиент получает готовое решение — от замера проема до профессионального монтажа конструкции.
Основные услуги компании включают:
- замер оконных проемов;
- подбор конфигурации и комплектации окон;
- изготовление пластиковых и алюминиевых конструкций;
- доставку изделий на объект;
- монтаж оконных систем;
- установку откосов, подоконников и отливов;
- гарантийное обслуживание.
Благодаря собственному производству и современному оборудованию компания «КПИ окна» изготавливает надежные оконные конструкции, рассчитанные на длительную эксплуатацию.
1. Профиль
Профиль является основой пластикового окна. Он формирует каркас конструкции, удерживает стеклопакет и служит местом установки фурнитуры.
В разрезе профиль представляет собой сложную многокамерную структуру из поливинилхлорида. Внутри расположены перегородки, образующие отдельные камеры. Эти камеры выполняют сразу несколько задач: повышают жесткость конструкции, уменьшают теплопроводность и улучшают звукоизоляцию.
Внутрь профиля устанавливается металлический усилитель, который предотвращает деформацию конструкции под воздействием ветровых нагрузок, веса стеклопакета и температурных изменений.
Форма профиля
Важно: при выборе конфигурации окна необходимо учитывать не только внешний вид, но и конструктивные особенности профиля. Различные элементы профиля — рамный, створочный, импостный и штапиковый — изготавливаются из одной системы, но имеют разные геометрические формы и функциональное назначение. Благодаря этому обеспечивается точная сборка конструкции, герметичность соединений и устойчивость окна к ветровым нагрузкам.
Один и тот же базовый профиль применяется для изготовления разных элементов оконной системы. Несмотря на схожесть материала, форма деталей может отличаться.
Для рамы используется профиль, который устанавливается непосредственно в оконный проем. В нижней части рамы предусмотрены специальные дренажные отверстия. Через них выводится конденсат и вода, которая может попадать внутрь конструкции.
Для створки применяется профиль аналогичной структуры. Он предназначен для размещения стеклопакета и установки механизмов открывания.
Импост также производится из ПВХ профиля. Его задача — разделение оконной конструкции и создание дополнительной жесткости.
Штапик изготавливается в соответствии с параметрами конкретного профиля и стеклопакета. Он обеспечивает надежную фиксацию стекла внутри рамы.
Важно отметить, что в современных профилях предусмотрены специальные пазы для установки уплотнителей. Благодаря этому достигается высокая герметичность соединений.
Толщина профиля
Ширина профиля напрямую влияет на его эксплуатационные характеристики. Чем больше монтажная глубина, тем выше теплоизоляция и прочность конструкции.
Наиболее распространены следующие варианты:
- 60 мм — компактный профиль, который применяется для остекления балконов, лоджий и помещений с невысокими требованиями к теплоизоляции;
- 70 мм — универсальный вариант для квартир и частных домов;
- 80 мм и более — системы повышенной энергоэффективности, используемые в современных зданиях и панорамном остеклении.
Чем шире профиль, тем больше камер можно разместить внутри конструкции.
Камеры профиля
Камеры представляют собой воздушные полости внутри профиля. Они работают как дополнительный теплоизоляционный барьер.
Наиболее распространенные сочетания:
- 60 мм — 4 камеры;
- 70 мм — 5 камер;
- 80–90 мм — 6 и более камер.
Количество камер влияет не только на сохранение тепла, но и на устойчивость конструкции.
Армирование
Пластик обладает хорошими теплоизоляционными свойствами, однако его жесткость недостаточна для больших оконных конструкций. Поэтому внутрь профиля устанавливается металлический усилитель.
Армирующая вставка производится из оцинкованной стали толщиной около 1,5 мм. Чаще всего она имеет П-образную форму. Такое решение позволяет значительно повысить прочность окна и защитить его от деформаций.
Благодаря армированию пластиковые окна способны выдерживать серьезные ветровые нагрузки и сохранять геометрию на протяжении десятилетий.
Цвет профиля
Наиболее распространенным цветом окон ПВХ считается белый. Однако современные технологии позволяют изменять внешний вид профиля.
Для этого применяется ламинация — специальная декоративная пленка, которая имитирует текстуру дерева, камня или окрашенного металла. Также возможно окрашивание профиля по каталогу RAL.
Это позволяет подобрать окна под любой архитектурный стиль здания.
Производители профиля
Разные производители применяют собственные технологии изготовления профиля. Они отличаются составом полимерной смеси, геометрией камер и дополнительными технологическими решениями.
Качественные профили обладают следующими характеристиками:
- устойчивость к ультрафиолету;
- сохранение цвета на протяжении многих лет;
- высокая механическая прочность;
- экологическая безопасность.
Современные оконные системы рассчитаны на срок службы более 40 лет.
2. Стеклопакет
Стеклопакет занимает большую часть площади окна и играет ключевую роль в теплоизоляции помещения.
Он представляет собой герметичный блок из нескольких стекол, соединенных дистанционной рамкой. Между стеклами образуются камеры, заполненные воздухом или инертным газом.
Для предотвращения запотевания внутри конструкции используется специальный влагопоглотитель, который размещается внутри дистанционной рамки.
Количество камер
Количество стекол определяет число камер стеклопакета.
Однокамерный стеклопакет состоит из двух стекол. Он применяется в нежилых помещениях или регионах с мягким климатом.
Двухкамерный стеклопакет включает три стекла и считается наиболее распространенным вариантом для квартир и домов.
Трехкамерные конструкции используются реже. Они предназначены для регионов с суровым климатом и зданий с повышенными требованиями к теплоизоляции.
Виды стекол
Современные стеклопакеты могут включать разные типы стекол.
Стандартное стекло применяется чаще всего. Его толщина может составлять 4, 6 или 8 мм.
Энергосберегающее стекло имеет специальное металлическое напыление, отражающее тепловое излучение обратно в помещение.
Мультифункциональное стекло сочетает свойства солнцезащиты и теплоизоляции. Оно уменьшает нагрев комнаты летом и снижает теплопотери зимой.
Триплекс состоит из двух стекол, соединенных прочной полимерной пленкой. Такое стекло повышает безопасность и значительно улучшает звукоизоляцию.
Совет: тип стекла в стеклопакете напрямую влияет на энергоэффективность и комфорт в помещении. Например, энергосберегающие стекла помогают снизить теплопотери зимой, а мультифункциональные стекла дополнительно защищают комнату от перегрева летом. При выборе стеклопакета важно учитывать климат региона, расположение квартиры и уровень уличного шума.
Заполнение стеклопакета
Внутреннее пространство между стеклами может быть заполнено разными веществами.
Наиболее распространены два варианта:
- высушенный воздух;
- инертный газ — например аргон или криптон.
Газ улучшает теплоизоляционные свойства стеклопакета. Однако со временем часть газа может выходить наружу, поэтому многие производители используют высушенный воздух.
3. Фурнитура
Фурнитура отвечает за работу створки. Именно она позволяет открывать окно, фиксировать его в разных положениях и обеспечивать плотное прилегание к раме.
Современная оконная фурнитура состоит из множества деталей, каждая из которых выполняет определенную функцию.
К основным элементам относятся следующие механизмы:
- ограничитель открывания, удерживающий створку в заданном положении;
- декоративные накладки, защищающие механизмы от влаги и пыли;
- защелки, предотвращающие самопроизвольное открывание;
- микролифт, поддерживающий тяжелые створки;
- ножницы, обеспечивающие режим откидного открывания;
- детские замки, блокирующие доступ к механизму;
- блокираторы неправильного открывания;
- запорные элементы против взлома;
- уплотнители, обеспечивающие герметичность соединений;
- петли, удерживающие створку и обеспечивающие ее движение;
- цапфы и ответные планки, регулирующие силу прижима.
Дополнительно окна могут оснащаться системами вентиляции. Они позволяют проветривать помещение без полного открывания створки.
К таким решениям относятся:
- микропроветривание, создающее небольшой зазор между створкой и рамой;
- ступенчатое проветривание с помощью гребенки;
- приточные вентиляционные клапаны.
Такие устройства позволяют поддерживать комфортный микроклимат в помещении без образования сквозняков.
4. Монтажные элементы
Помимо основных компонентов, в конструкцию оконного блока входят монтажные детали, которые обеспечивают правильную установку и защиту проема.
К таким элементам относятся:
- водоотлив;
- откосы;
- подоконник.
Отлив устанавливается снаружи здания и защищает нижнюю часть окна от попадания влаги.
Откосы закрывают монтажный шов между рамой и стеной. Они выполняют как декоративную, так и защитную функцию.
Подоконник завершает оформление оконного проема и создает дополнительное пространство внутри помещения.
Правильный монтаж этих элементов влияет на долговечность всей конструкции.
5. Аксессуары
Дополнительные аксессуары делают использование окон более удобным и безопасным.
Наиболее распространенные решения включают следующие элементы:
- москитные сетки для защиты от насекомых;
- жалюзи и рулонные шторы для регулировки освещения;
- защитные замки для безопасности детей;
- системы вентиляции;
- декоративные элементы оформления.
Эти аксессуары не относятся к обязательным компонентам окна, однако значительно повышают комфорт эксплуатации.
Заключение
Конструкция пластикового окна значительно сложнее, чем может показаться на первый взгляд. За внешней простотой скрывается целая система взаимосвязанных элементов:
- Профиль обеспечивает прочность конструкции.
- Стеклопакет отвечает за теплоизоляцию и освещенность помещения.
- Фурнитура делает окно функциональным и удобным в использовании.
- Монтажные детали защищают оконный проем.
- Аксессуары повышают комфорт эксплуатации.
Благодаря современным технологиям пластиковые окна способны сохранять тепло, защищать от шума, обеспечивать безопасность и служить десятилетиями.
Именно поэтому при выборе остекления важно обращать внимание не только на внешний вид конструкции, но и на качество всех ее компонентов. От этого зависит долговечность окон, комфорт в помещении и эффективность энергосбережения.
